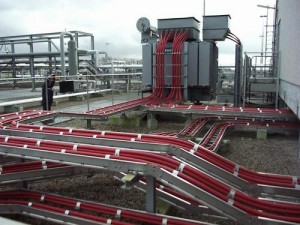

Kabloların yatay dağıtımında kullanılan, galvaniz sacdan üretilmiş materyallerdir. Kabloların havalandırmasını sağlamak amacıyla genellikle delikli sacdan üretilir. Kablo tavaları üretim aşamasında galvaniz ile kaplanırlar. Galvaniz kaplama için Pregalvaniz ve Sıcak Daldırma Galvaniz yöntemleri kullanılır. Pregalvaniz kaplama, sacın sıcak daldırma yöntemiyle 12 mikrometre çinko kaplanması ile yapılır. Sıcak Daldırma Galvaniz kaplama ise, demir sacın çinko eriğine batırılarak yüzeyinin en az 45 mikrometre çinko ile kaplanması ile imal edilir.

Kuvvetli akım ve zayıf akım kablolarının taşınmasında farklı tavalar kullanılır. Eğer kuvvetli akım ve zayıf akım kabloları aynı tava üzerinden dağıtılacaksa aralarına separatör (kablo ayırıcı) malzeme konulmalıdır. Kabloların dönüş yapması gerektiği yerlerde kablo tavaları için özel üretilmiş dönüş elemanları kullanılır.

Galvaniz sac malzeme yapısı itibariyle suya, neme ve kirli havaya karşı hassastır. Bu gibi ortamlarda kablo tavasının ömrü azalmaktadır. Tavanın bulunduğu ortamda mümkün mertebe hava sirkülasyonu sağlanmalıdır.
